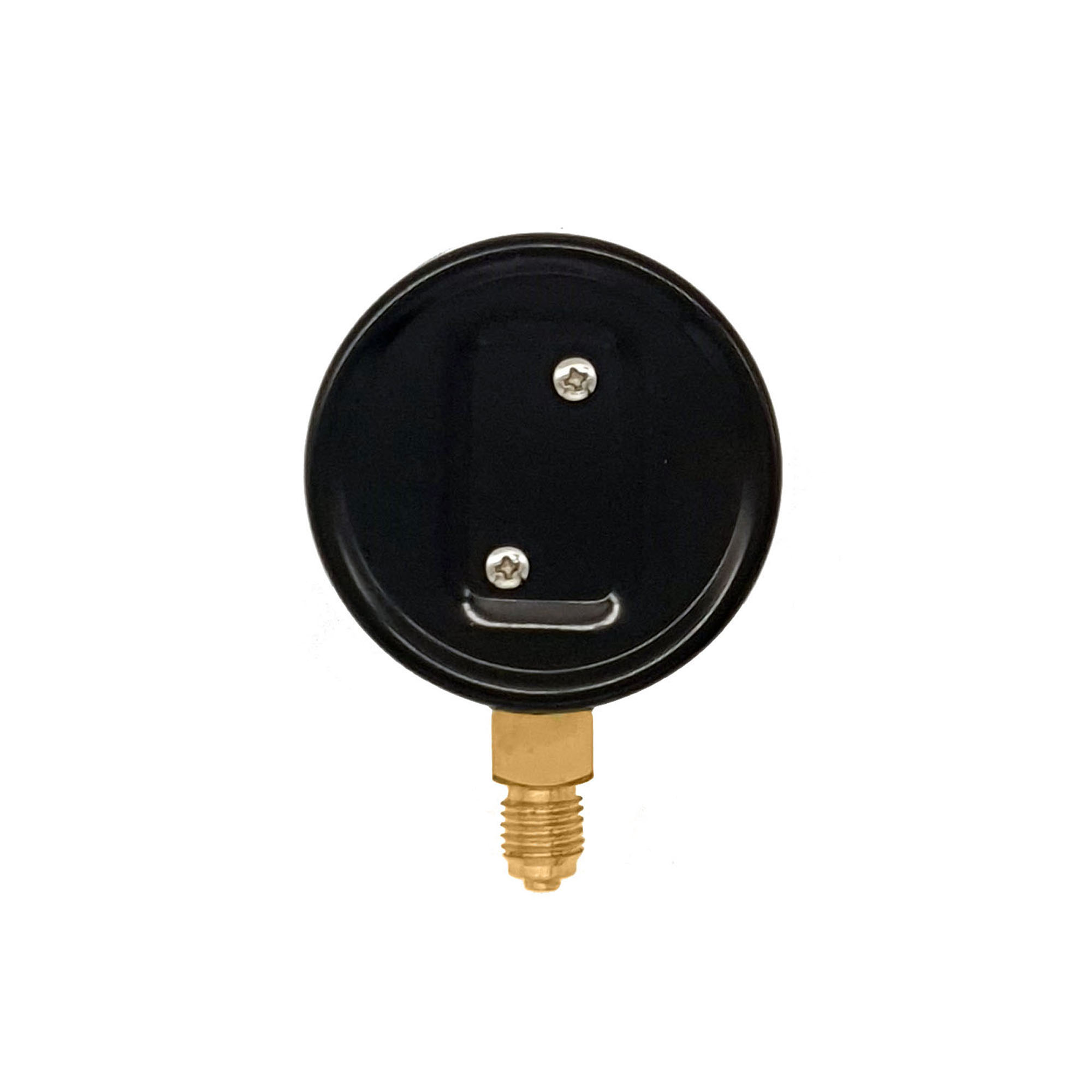

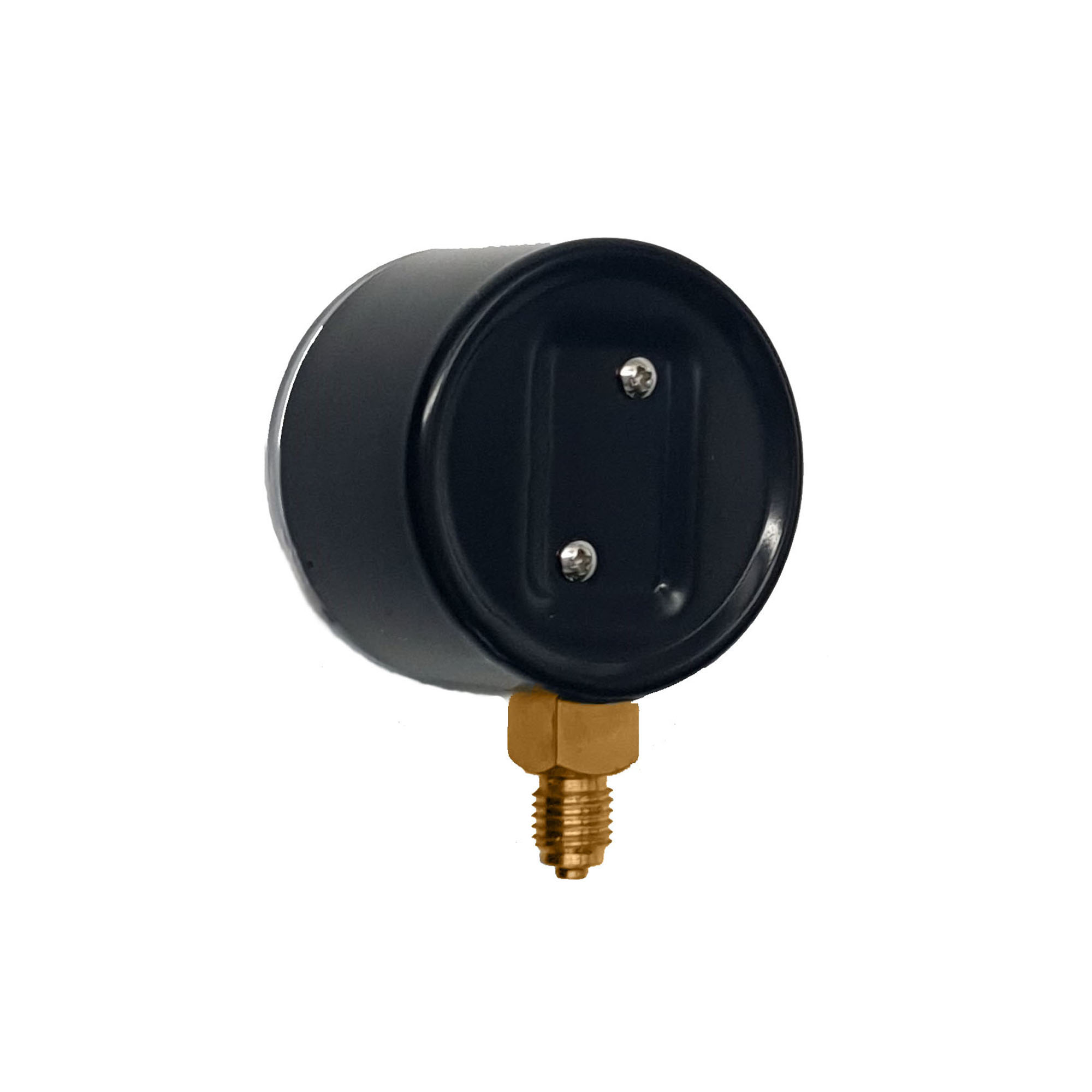

Манометры мембранные низкого давления (тягонапоромеры, напоромеры) NMP-2-U, TNMP-2-U предназначены для измерения низких диапазонов давления неагрессивных и не кристаллизующихся жидкостей, газа и пара.
Принцип действия манометров низкого давления основан на зависимости деформации чувствительного элемента от измеряемого давления.
В качестве чувствительного элемента используется мембранная коробка.

Чертежи

Номинальный диаметр корпуса	63 мм
Класс точности	2,5
Степень защиты приборов	IP54
Рабочие нагрузки	постоянная нагрузка: 3/4 шкалы; переменная нагрузка: 2/3 шкалы; кратковременная нагрузка: 110% шкалы
Материал присоединительного штуцера	Латунь
Резьба присоединительного штуцера	М12х1,5 (по умолчанию) / другие резьбы по заказу
Расположение присоединительного штуцера	Радиальное / Центрально-осевое
Материал корпуса	Сталь
Цвет корпуса	Сталь, окрашенная в чёрный цвет
Стекло	Органическое
Обечайка	Нет
Циферблат	Алюминиевый сплав, окрашенный в белый цвет
Механизм	Латунь
Виброустойчивость	Нет
Трубчатая пружина	Латунь
Температура измеряемой среды	-50…+150 °С
Температура окружающего воздуха	-50…+60 °С
Климатическое исполнение	У2 по ГОСТ 15150-69
Виброзащищенность	Группа L3 по ГОСТ 12997-84
Масса не более	0,25 кг
Средний срок службы	10 лет

Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
