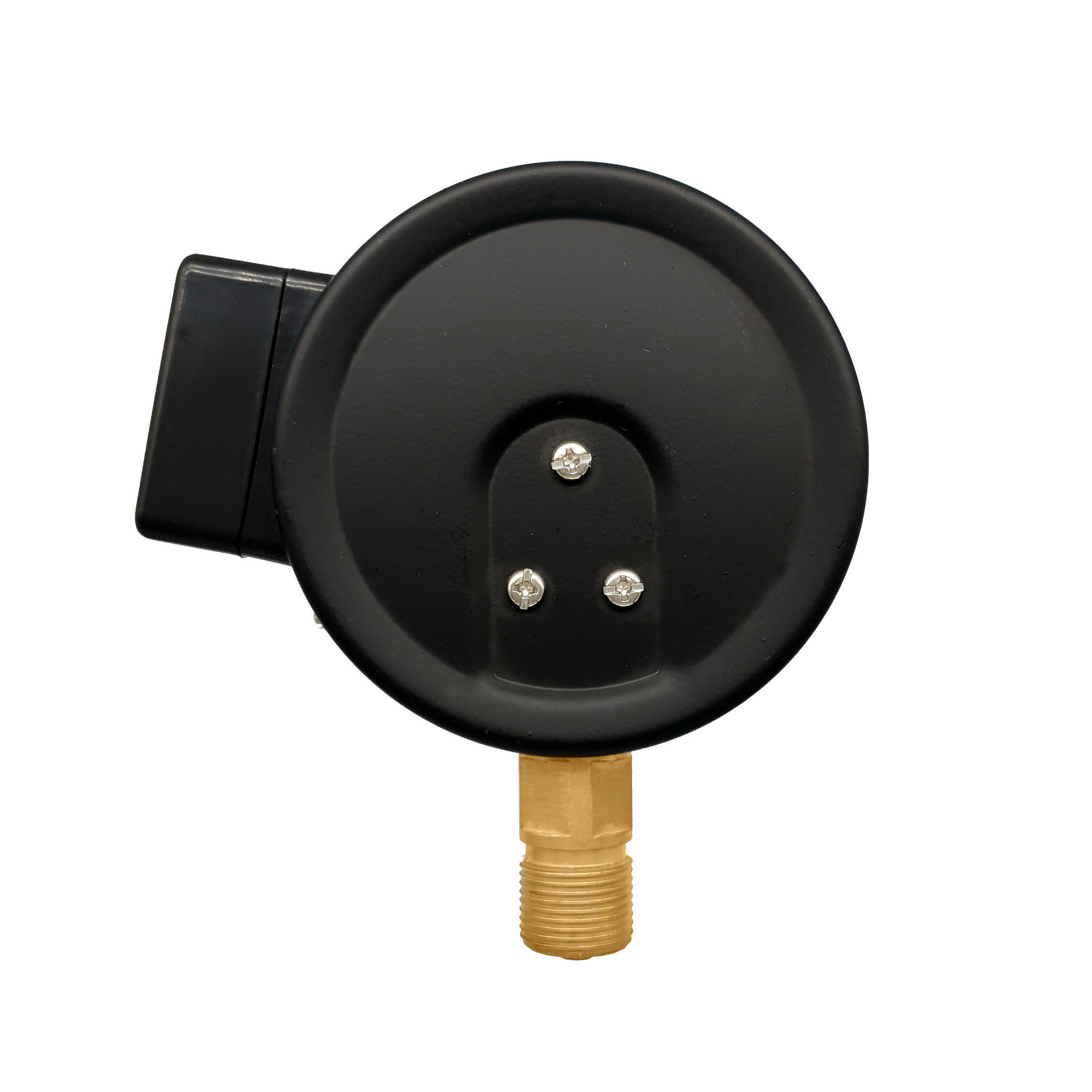

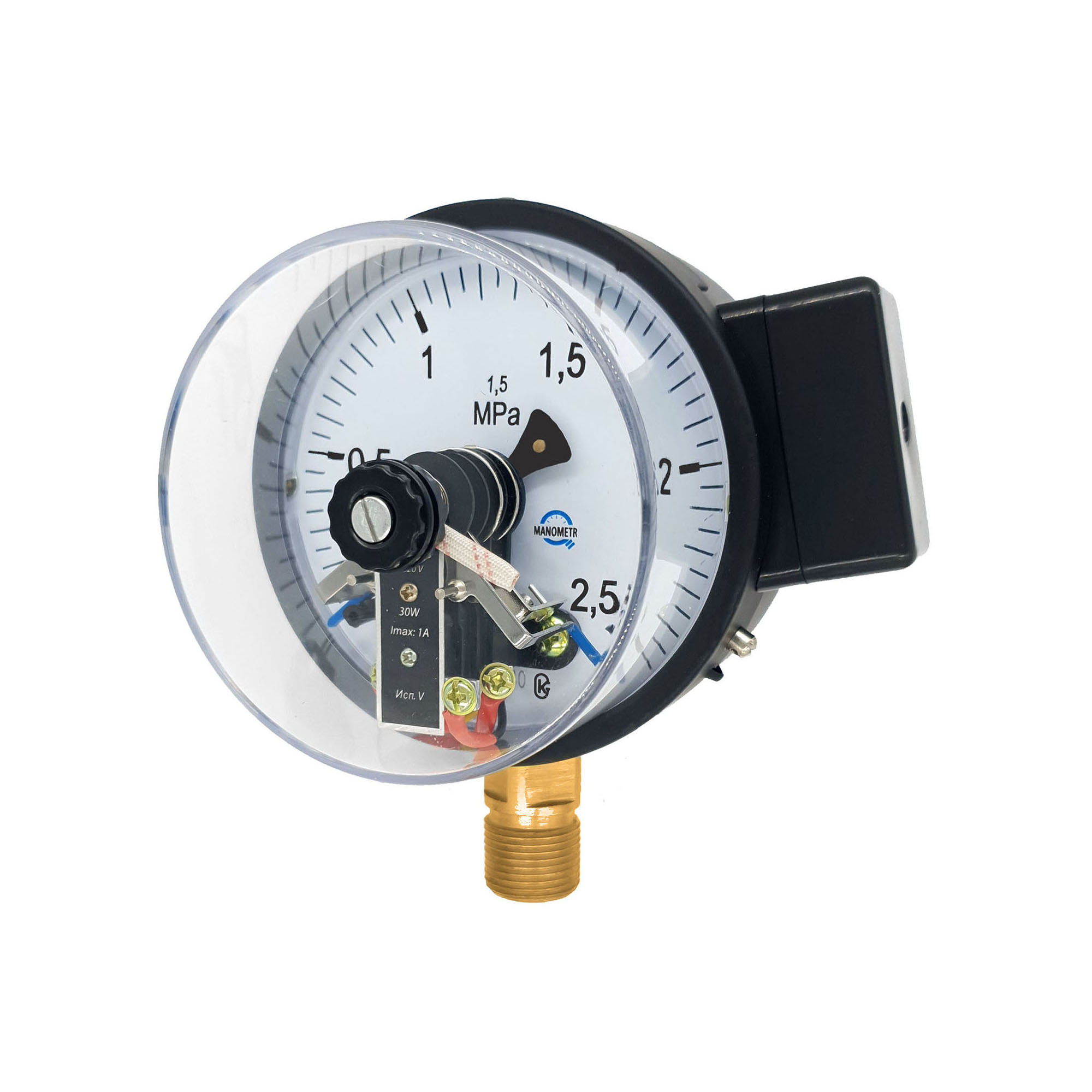

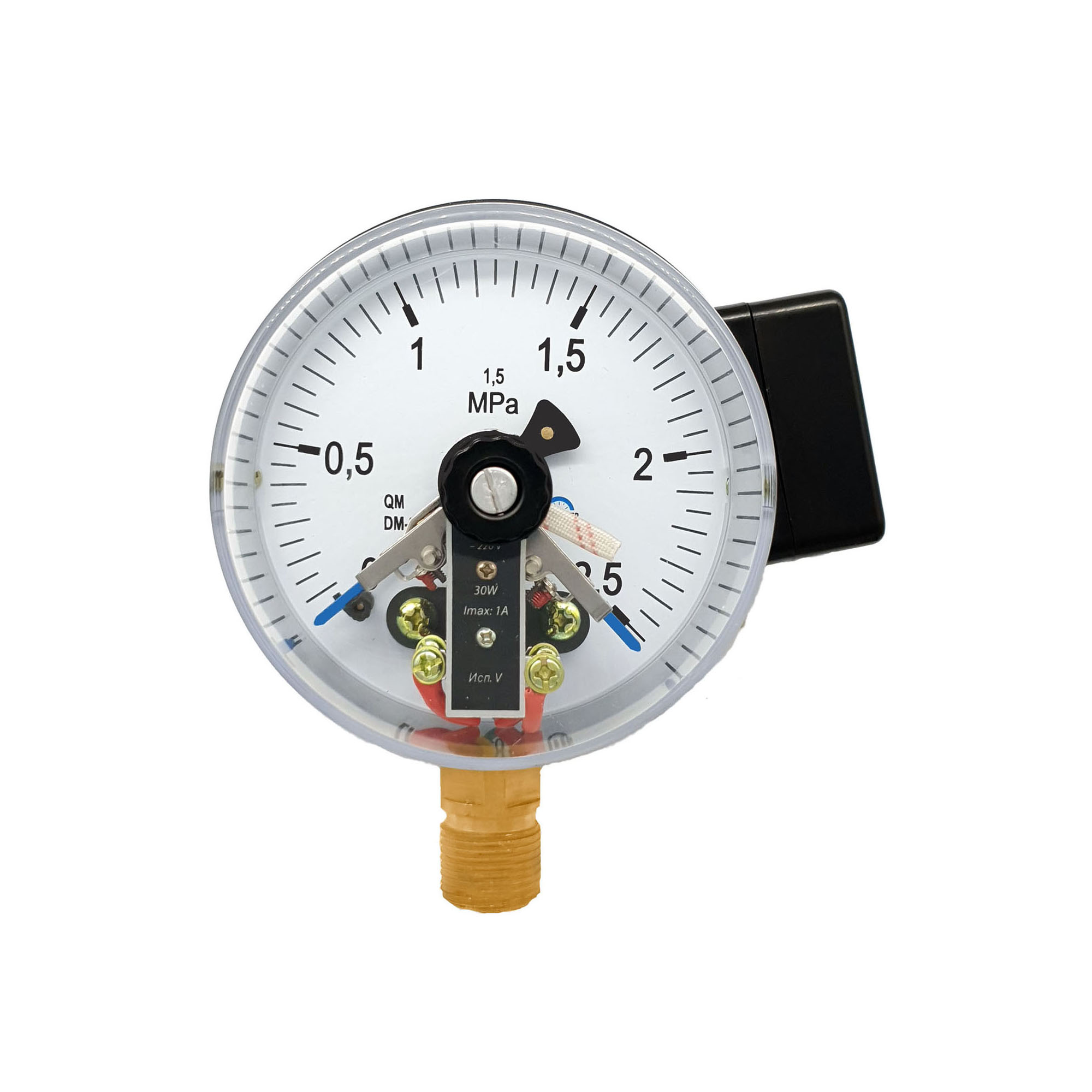

| Номинальный диаметр корпуса | 100 мм |
|---|---|
| Класс точности | 1,5 |
| Степень защиты приборов | IP40 |
| Тип контактной группы | с магнитным поджатием (по умолчанию) скользящие контакты (по заказу) |
| Максимальное напряжение коммутируемого тока | 220В постоянного тока 380В переменного тока |
| Сила тока, не более | 1А для контактов с магнитным поджатием 0,5А для скользящих контактов |
| Максимальная разрывная мощность контактов | С магнитным поджатием: 30Вт постоянного тока; 50ВА переменного тока Для скользящих контактов: 10Вт постоянного тока; 20ВА переменного тока |
| Допускаемая погрешность при срабатывании электроконтактной схемы, % от диапазона показаний | +/- 4% |
| Рабочие нагрузки | постоянная нагрузка: 3/4 шкалы; переменная нагрузка: 2/3 шкалы; кратковременная нагрузка: 110% шкалы |
| Материал присоединительного штуцера | Латунь |
| Резьба присоединительного штуцера | М20х1,5 (по умолчанию) / другие резьбы по заказу |
| Расположение присоединительного штуцера | Радиальное |
| Материал корпуса | Сталь |
| Цвет корпуса | Сталь, окрашенная в чёрный цвет |
| Стекло | Органическое |
| Обечайка | Сталь, окрашенная в чёрный цвет, крепление винтами |
| Циферблат | Алюминиевый сплав, окрашенный в белый цвет |
| Механизм | Латунь |
| Виброустойчивость | Нет |
| Трубчатая пружина | Латунь |
| Температура измеряемой среды | -50…+150 °С |
| Температура окружающего воздуха | -50…+60 °С |
| Климатическое исполнение | У2 по ГОСТ 15150-69 |
| Виброзащищенность | Группа L3 по ГОСТ 12997-84 |
| Масса не более | 0,5 кг |
| Средний срок службы | 10 лет |
